電腦vga接口是什么意思（3分鐘全面了解電腦vga接口）

河豚俠 ? 生活百科 ? 2023-04-22 11:18:04 ?

VGA(Video Graphics Array)視頻圖形陣列，是IBM在1987年推出的一種視頻傳輸標準，具有分辨率高、顯示速率快、顏色豐富等優點，在彩色顯示器領域得到了廣泛的應用。VGA接口是電腦采用VGA標準輸出數據的專用接口。VGA接口共有15針，分成3排，每排5個孔，顯卡上應用最為廣泛的接口類型，絕大多數顯卡都帶有此種接口。它傳輸紅、綠、藍模擬信號以及同步信號(水平和垂直信號)。



VGA接口定義，詳細圖文資料

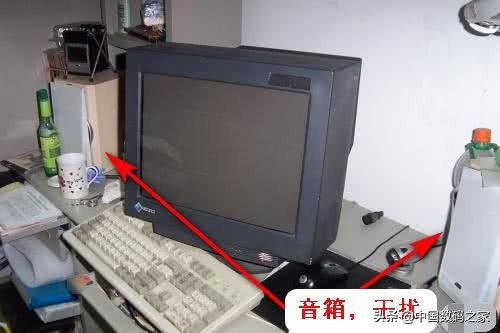

在VGA規范中規定VGA信號線最長15米。這是由于VGA傳輸?shù)氖悄M視頻信號，容易受到干擾，當信號傳輸距離超過15米時，VGA信號質量會嚴重下降。CRT顯示器是工作在模擬信號狀態的，非常容易受到干擾，音箱等帶磁性東西放在顯示器旁邊時，顯示器會出現波紋就是這個原因。



VGA接口定義，詳細圖文資料

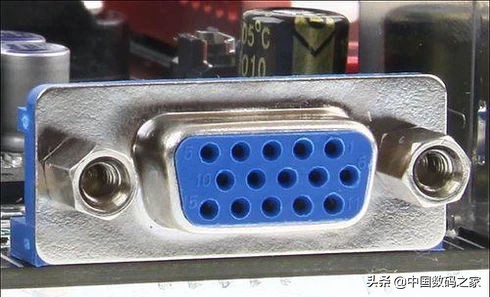

VGA接口共15根針，其對應針腳接口定義為：1 紅基色，2 綠基色，3 藍基色，4 地址碼，5 自測試 ( 各家定義不同 )，6 紅地(紅線的屏蔽線)，7 綠地(綠線的屏蔽線)，8 藍地(藍線的屏蔽線)，9 保留 ( 各家定義不同 )，10 數字地，11 地址碼，12 地址碼，13 行同步，4 場同步，15 地址碼 ( 各家定義不同 )。如下圖所示：



VGA接口定義，詳細圖文資料

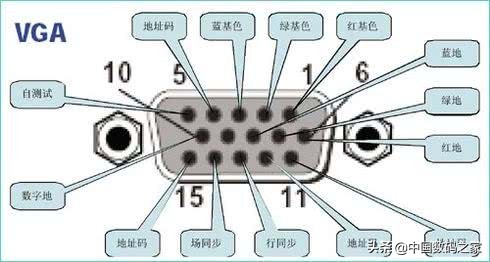

對應母座的針腳定義，第一行從右向左依次是1到，5，第二行從右向左依次是6到10，第三行從右向左依次是11到15。針腳數以及各腳定義如下圖所示：



VGA接口定義，詳細圖文資料

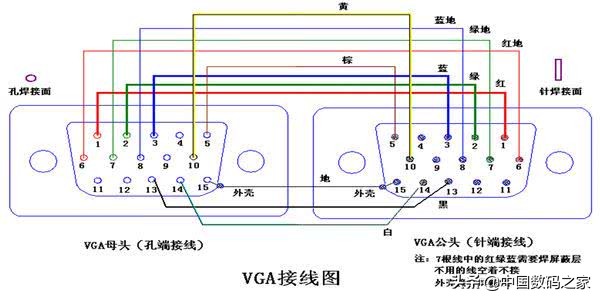

VGA母頭與公頭針腳一一對應關系，如下圖所示：



VGA接口定義，詳細圖文資料



從上圖看到15個針腳并不是全部使用，并且紅綠藍三色都有接地。因此VGA線規有3+2線，3+4線，3+6線，3+9線等多種規格。所謂的3+幾就是VGA線的芯數(屏蔽線678針不計算在內)，3代表了紅綠藍三條顏色的數據線。

3+2線：紅、綠 、藍 、行同步、場同步對應針腳1、2、3 、13、14。

3+4線：紅、綠 、藍 、行同步、場同步、數字地、地址碼對應針腳1、2、3 、13、14、10、11。

3+6線：紅、綠 、藍 、行同步、場同步、數字地、地址碼2根、地址碼ID對應針腳1、2、3 、13、14、10、11、12、4。

3+9線是所有的所有的針腳全部接線使用。注意以上的3+幾，都沒有包含紅綠藍三根接地線。



VGA接口定義，詳細圖文資料



以上就是VGA接口的詳細定義和接線方法。
