LED節能燈，目前巳經達到普及和市場化，它以高亮、節能、壽命長等優點廣泛占據各個燈具節場，進入千家萬戶，深受用戶歡迎和青睞。

現在介紹2款常用的LED燈工作電路原理圖，供其參考。

(一)共有38顆的LED發光二極管組成的LED燈工作電路原理圖。如圖①所示

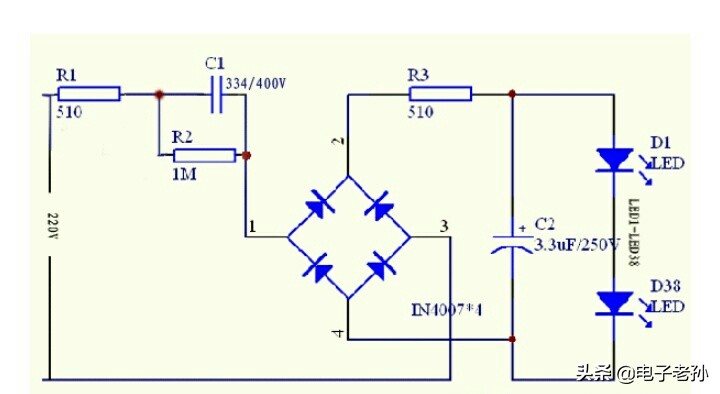

圖① 控制38顆LED燈電路

該電路工作原理: 該燈使用220v電源供電，220v交流電經C1降壓電容(聚丙烯金屬膜耐高壓電容)見圖②

圖② 聚丙烯金屬膜高壓電容

降壓后經全橋整流成直流電再通過C2濾波后經限流電阻R3給串聯的38顆LED燈珠提供恒流電源(這個是這個電路的經典部分)。

LED燈的額定電流為20mA，圖中R1是保護電阻，R2是電容C1的卸放電阻，R3是限流電阻防止電壓升高和溫度升高LED的電流增大。C2是濾波電容，是用來防止開燈時沖擊電流對LED的損害，開機的瞬間因?yàn)镃1的存在會有一個很大的充電電流，該電流流過LED將會對LED產生損壞，有了C2的介入開燈的充電電流完全被C2吸收起到開燈防沖擊保護作用。

該電路每個LED燈珠的電壓是3一3.2v，每個燈珠0.05w一0.06w，38顆x0.05=2一2.5w(功率)，亮度抵白熾燈泡約15w的亮度。

(二)共用60顆LED燈珠組成的LED燈電路工作原理。如圖③所示

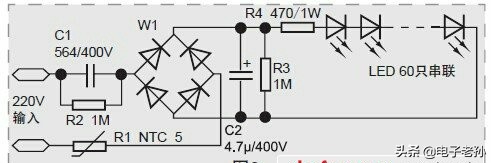

圖③控制60顆LED燈珠的工作電路

該電路工作原理: 220v市電經過C1、R2阻容降壓(C1聚丙烯高壓電容見上圖)，其中R2為泄放電阻，C1為降電壓電容其耐壓值400v，之后經w1整流橋輸出直流電，在經R4限流后，送給60顆串聯在一起的LED，因?yàn)樽枞萁祲航覮ED的負載不是純電阻，而是近似穩壓管特性，按此原理圖參考選擇元件，C2是濾波電容，可以防止開燈瞬間時的大電流對LED管的沖擊。R1是熱敏電阻(NTc)，當電路出現意外狀況導致電流增大時，其限值變大，促進電流降低，從而起保護作用。
