問這種問題的估計是初學者，DXF和DWG一樣，是AUTOCAD及其他兼容的CAD軟件的標準的圖形格式，這些CAD是可以打開DXF文件的。

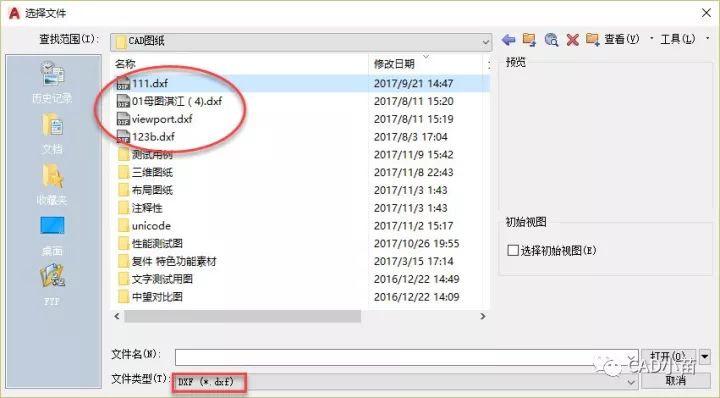

安裝完CAD后，雙擊DXF文件時就可以啟動CAD并打開DXF文件。但啟動CAD后打開圖紙文件時，因?yàn)槟J(rèn)的圖形文件格式是DWG，因此在對話框中看不到DXF文件，只需要將文件類型改成DXF文件就可以了，如下圖所示。

DWG是壓縮后的二進制數據，文件相對比較小，只能用支持DWG文件的相關軟件打開。

DXF是AutoCAD(Drawing Exchange Format) 繪圖交換文件。DXF 是Autodesk公司開發的用于AutoCAD與其它軟件之間進行CAD數據交換的CAD數據文件格式。

DXF可以分為兩類：ASCII格式和二進制格式;ASCII具有可讀性好的特點，但占用的空間較大;二進制格式則占用的空間小、讀取速度快。由于AutoCAD現在是最流行的CAD系統，DXF也被廣泛使用，成為事實上的標準。絕大多數CAD系統都能讀入或輸出DXF文件。

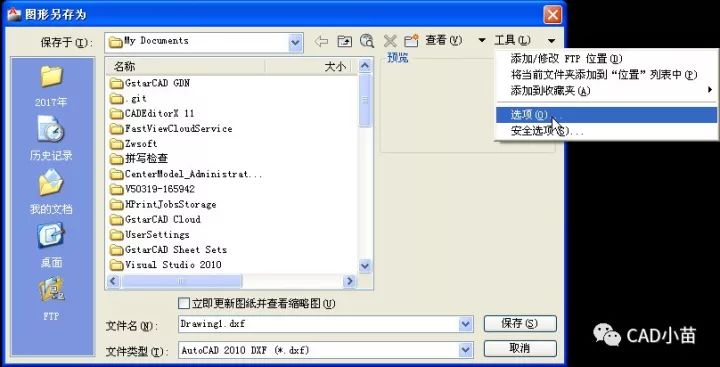

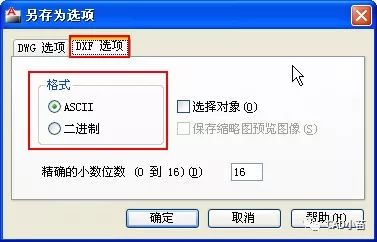

在保存成DXF文件時，可以在選項中設置保存成二進制或ACSII格式，如下圖所示。

DXF通常的是ASCII碼的，用記事本就可以打開查看和修改內容，因此還可以利用DXF文件還可以了解很多圖形的信息。

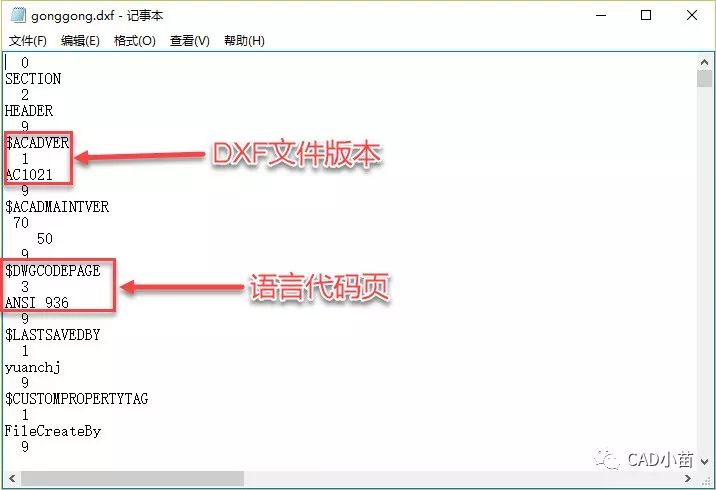

我們可以用記事本打開一個DXF文件，查看一下文件的內容。文件的開頭是文件頭，有文件版本、代碼頁、保存圖紙的用戶等相關信息，下面就是圖層、圖形等相關圖形數據，如下圖所示。

圖紙文件版本號：跟DWG的版本號是一致的，可以看出是DXF文件什么版本，AC1021 就是2007版DXF文件。2018版DWG/DXF文件的版本號是AC1032，其他版本請參看下文：

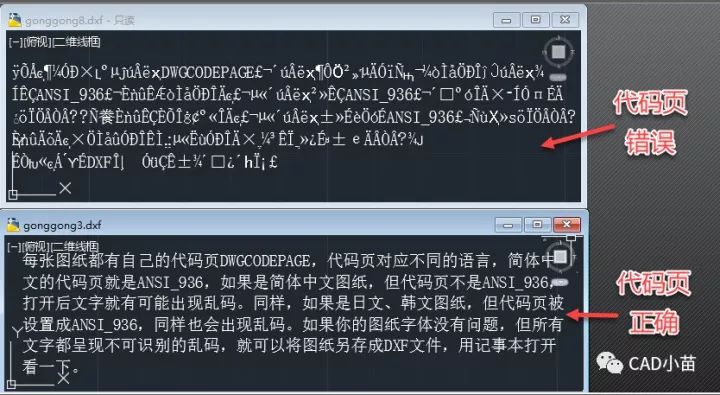

每張圖紙都有自己的代碼頁(DWGCODEPAGE)，不同代碼頁對應不同的語言，簡體中文的代碼頁是ANSI_936。如果是簡體中文圖紙，但代碼頁不是ANSI_936，打開后文字就有可能出現亂碼。如果是日文、韓文圖紙，但代碼頁被設置成ANSI_936，同樣也會出現亂碼。如果你的圖紙字體沒有問題，但所有文字都呈現不可識別的亂碼，就可以輸入DWGCODEPAGE回車，查看一下代碼頁。如果不對的話，最簡單的修改方法就是將圖紙另存成DXF文件，用記事本打開后將代碼頁修改回ANSI_936。

如果你對代碼頁、圖形的組碼及DXF編碼有一定了解，遇到問題，你可以直接在記事本中修改參數，修改完保存成ANSI格式的文本文件就可以了。

DXF文件的其他內容就不再詳細介紹了，如果感興趣的話，可以查看一下AUTOCAD的相關幫助。
